3S压力控制器调试方法步骤

更新时间：2025-12-22

浏览次数：5

　　3S压力控制器调试需通过调节上限切换值和开关压差来设定上下限值，具体步骤如下：

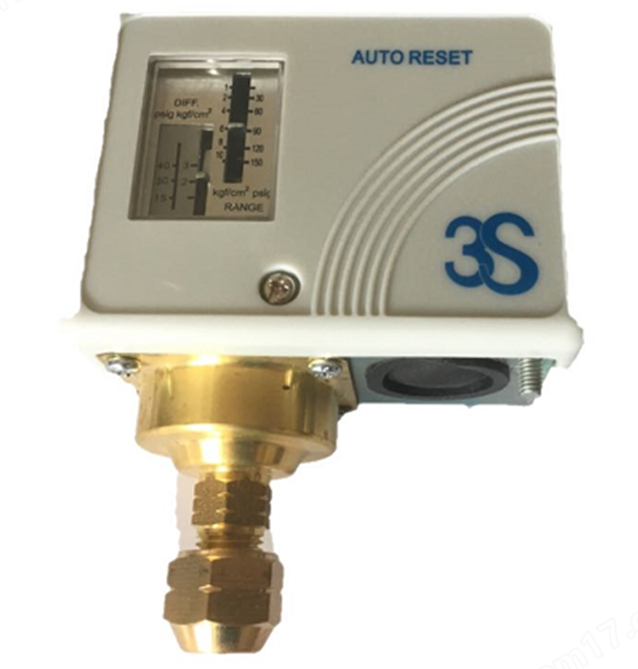

　　1.明确调节螺丝功能：压力控制器顶部设有两个调节螺丝，右侧螺丝用于直接调节上限切换值，左侧螺丝用于调节开关压差。

　　2.设定上限切换值：根据实际需求，旋转顶部右侧的压力调节螺丝，使指针指向标度尺上的目标上限值。

　　3.3S压力控制器计算并设定下限切换值：下限切换值通过上限切换值减去开关压差得出。旋转顶部左侧的压力调节螺丝，调整开关压差至所需值。

　　4.验证设定值：接通电源，使被控介质（如水、气）压力上升。观察压力开关的动作情况，确保设定值与压力表指示一致。若压力升至上限设定时开关尚未动作，需微调压力调节螺丝直至切换动作发生，并再次验证下限值。

　　5.固定调节螺丝：反复验证几次后，确认设定值准确无误。使用红漆或标记工具固定压力开关铁壳顶部的压力调节螺丝和压差调节螺丝，防止误操作导致设定值改变。

　　3S压力控制器调试注意事项：

　　1.介质兼容性：被控介质应对黄铜、锡青铜及铅锡焊料无腐蚀作用，以确保压力控制器的长期稳定运行。

　　2.操作规范：打开控制器盖安装时，请勿旋动内部的螺丝或拨动内部零件（除接线螺丝外），以免损坏设备或影响性能。

　　3.压力限制：被控介质的压力请勿超过压力控制器规定的最大允许压力值，以防止设备损坏或发生安全事故。
